金・金合金ボンディングワイヤ

ボンディングワイヤ

適用
当社の金、金合金ボンディングワイヤ、TR、ICの半導体パッケージ、LED回路基板に使用されています。

金ボンディングワイヤの種類別特性と用途
型番 用途 特長
金ボンディングワイヤ JFDE1 TR, LED, IC パッキング
（SOT/DIP/SOP/TSOP /TQFP/TSSOP/LOC/BGA etc.）		 中高ループ、 サイズ200μm〜300μm、中〜高輝度
JFDE2
JFDE3
JFBL IC パッキング（QFN/LQFP/QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG etc.） 中低ループ 、ループ高さ100μm～200μm、高強度、低ループ、ロング/ショートスパン対応
JFBL3
JFBL6
金合金ボンディングワイヤ JFCW2 主に高密度、小型のIC実装（QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG, etc.） 低ループ 、ループ高さ70μm～100μm、高強度、超低ループ、ロング/ショートスパン対応
合金組成
JFDE, JFBL シリーズ
Model 金純度 % 微量不純物の含有率,%
Ag Cu Fe Pd Mg Si Pb Sb Bi 不純物の合計
JFDE ≥99.99 0.001 0.0005 0.0005 0.0005 0.0002 0.001 0.001 0.001 0.002 0.01

記: 微量不純物の含有量分析が必要な場合は計測をおこないます。

JFCW 金ボンディングワイヤ
Model 金純度 合金組成，% 微量不純物の含有率,%
Ag Cu Fe Pb Sb Bi 不純物の合計
JFCW ≥99.00 0.9-1.0 0.002 0.0005 0.0005 0.001 0.001 0.002 0.01

記: 微量不純物の含有量分析が必要な場合は計測をおこないます。

仕様
直径 重量 最小引張力 cN 伸長率% 伸び率変動幅%
ｍｍ mil mg/m GW GW3 GW2 TS TS6 TS3 AG2 GW系列 TS 系列 AG2
0.013 0.52 2.19～2.97 2.0 2.0 3.0 3.0 3.0 3.0 2.0～5.0 2.0～5.0 2
0.014 0.56 2.56～3.41 2.5 2.5 3.0 3.0 3.0 3.5 2.0～5.0 2.0～5.0 2
0.015 0.60 2.97～3.88 3.0 3.0 3.5 3.5 3.5 4.0 2.0～5.0 2.0～5.0 3
0.016 0.64 3.41～4.39 3.0 3.0 3.5 3.5 4.0 4.5 2.0～5.0 2.0～5.0 3
0.017 0.68 3.88～4.92 3.5 3.5 4.0 4.0 4.5 5.0 2.0～5.0 2.0～5.0 3
0.018 0.72 4.39～5.48 4.0 4.0 4.5 5.0 5.0 5.5 2.0～5.0 2.0～5.0 3
0.019 0.76 4.91～6.07 4.5 4.5 5.0 5.0 5.5 6.0 2.0～5.0 2.0～5.0 3
0.020 0.80 5.48～6.69 5.0 5.0 5.5 6.0 6.0 6.5 2.0～6.0 2.0～6.0 3
0.021 0.84 6.07～7.34 5.5 5.5 6.0 6.0 6.5 7.0 2.0～6.0 2.0～6.0 3
0.022 0.88 6.69～8.03 6.0 6.0 6.5 7.0 7.0 8.0 2.0～6.0 2.0～6.0 3
0.023 0.92 7.34～8.74 6.5 6.5 7.0 7.5 7.5 9.0 2.0～6.0 2.0～7.0 3
0.024 0.96 8.03～9.48 7.5 7.5 8.0 9.5 9.0 10.0 2.0～7.0 2.0～7.0 3
0.025 1.00 8.74～10.26 8.0 9.0 10.0 10.0 10.5 11.0 2.0～7.0 2.0～8.0 3
0.026 1.02 9.48～1.106 8.5 9.0 10.0 10.5 11.0 12.0 2.0～7.0 2.0～8.0 3
0.027 1.06 10.26～11.90 9.0 9.5 10.0 12.0 12.0 13.0 2.0～8.0 2.0～8.0 3
0.028 1.12 11.06～12.76 10.0 10.5 11.0 13.0 13.0 14.0 2.0～8.0 2.0～8.0 3
0.029 1.16 11.90～13.66 11.0 11.5 12.0 14.0 14.0 15.0 2.0～8.0 2.0～8.0 3
0.030 1.20 12.76～14.58 11.5 12.0 13.0 15.0 15.0 16.0 3.0～8.0 3.0～8.0 3
0.032 1.28 14.58～16.52 12.5 13.0 14.0 16.0 16.0 17.0 3.0～8.0 3.0～8.0 3
0.033 1.30 15.54～17.54 13.0 13.5 15.0 17.0 17.0 18.0 3.0～9.0 3.0～9.0 3
0.034 1.34 16.52～18.59 14.0 14.5 15.0 17.5 18.0 18.5 3.0～9.0 3.0～9.0 3
0.035 1.40 17.54～19.67 15.0 16.0 17.0 19.0 19.0 20.0 3.0～9.0 3.0～10.0 3
0.038 1.52 20.77～23.08 18.0 18.5 19.0 21.0 21.0 23.0 3.0～10.0 3.0～10.0 4
0.040 1.60 23.08～25.51 20.0 21.0 23.0 24.0 24.0 26.0 3.0～10.0 3.0～10.0 4
0.043 1.70 26.77～29.38 22.0 23.0 28.0 30.0 30.0 32.0 3.0～10.0 3.0～10.0 4
0.044 1.76 28.06～30.73 24.0 25.0 30.0 32.0 33.0 35.0 3.0～10.0 3.0～10.0 4
0.045 1.80 29.38～32.11 25.0 28.0 31.0 34.0 35.0 38.0 3.0～10.0 3.0～10.0 4
0.050 2.00 34.96～41.03 32.0 34.0 35.0 38.0 38.0 41.0 3.0～12.0 3.0～12.0 4
0.060 2.36 49.30～60.23 45.0 50.0 52.0 50.0 56.0 60.0 7.0～14.0 7.0～14.0 4
0.070 2.76 68.12～80.86 55.0 60.0 68.0 70.0 75.0 80.0 7.0～14.0 7.0～14.0 4

記: 重量の計算式: ((пD2)/4) ×ρ×L
п-Pi、値3.14159;
D-ワイヤーサンプルの直径、mm;
ρ-サンプルの密度, 値19.32g/cm³;
L-サンプルの長さ;
1. 計算値は、小数点以下5桁を四捨五入。
2.他の標準ボンディングワイヤを提供も可能です。

スプール
直径 長さ スプール 直径 長さ スプール
ｍｍ mil m タイプ ｍｍ mil m タイプ
0.013 0.52 500 2"-Al-DF 0.014 0.56 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF
2000 2"-Al-DF-W 2000 2"-Al-DF-W
3000 2"-Al-DF-W 3000 2"-Al-DF-W
0.015 0.60 500 2"-Al-DF 0.016 0.64 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF
2000 2"-Al-DF-W 2000 2"-Al-DF-W
3000 2"-Al-DF-W 3000 2"-Al-DF-W
0.017 0.68 500 2"-Al-DF 0.018 0.72 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF
2000 2"-Al-DF-W 2000 2"-Al-DF-W
3000 2"-Al-DF-W 3000 2"-Al-DF-W
0.019 0.76 500 2"-Al-DF 0.020 0.80 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF，2"-Al-DF-W
2000 2"-Al-DF-W 2000 2"-Al-DF-W
3000 2"-Al-DF-W 3000 2"-Al-DF-W
0.021 0.84 500 2"-Al-DF 0.022 0.88 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF
2000 2"-Al-DF-W 2000 2"-Al-DF-W
3000 2"-Al-DF-W 3000 2"-Al-DF-W
0.023 0.92 500 2"-Al-DF，2"-Al-DF-W 0.024 0.96 500 2"-Al-DF
1000 2"-Al-DF，2"-Al-DF-W 1000 2"-Al-DF
2000 2"-Al-DF-W 2000 2"-Al-DF-W
3000 2"-Al-DF-W 3000 2"-Al-DF-W
0.025 1.00 500 2"-Al-DF，2"-Al-DF-W 0.026 1.02 500 2"-Al-DF，2"-Al-DF-W
1000 2"-Al-DF，2"-Al-DF-W 1000 2"-Al-DF，2"-Al-DF-W
2000 2"-Al-DF-W 2000 2"-Al-DF-W
3000 2"-Al-DF-W 3000 2"-Al-DF-W
0.027 1.06 500 2"-Al-DF，2"-Al-DF-W 0.028 1.12 500 2"-Al-DF
1000 2"-Al-DF，2"-Al-DF-W 1000 2"-Al-DF
0.029 1.16 500 2"-Al-DF 0.030 1.20 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF
0.032 1.28 500 2"-Al-DF 0.033 1.30 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF
0.034 1.34 500 2"-Al-DF 0.035 1.40 500 2"-Al-DF
1000 2"-Al-DF 1000 2"-Al-DF
0.038 1.52 500 2"-Al-DF，2"-Al-DF-W 0.040 1.60 500 2"-Al-DF
1000 2"-Al-DF，2"-Al-DF-W 1000 2"-Al-DF
0.043 1.70 500 2"-Al-DF，2"-Al-DF-W 0.044 1.76 500 2"-Al-DF，2"-Al-DF-W
1000 2"-Al-DF，2"-Al-DF-W 1000 2"-Al-DF，2"-Al-DF-W
0.045 1.80 500 2"-Al-DF 0.050 2.00 300 2"-Al-DF
1000 2"-Al-DF 500 2"-Al-DF，2"-Al-DF-
0.060 2.36 300 2"-Al-DF 0.070 2.76 300 2"-Al-DF
500 2"-Al-DF，2"-Al-DF-W 500 2"-Al-DF，2"-Al-DF-W

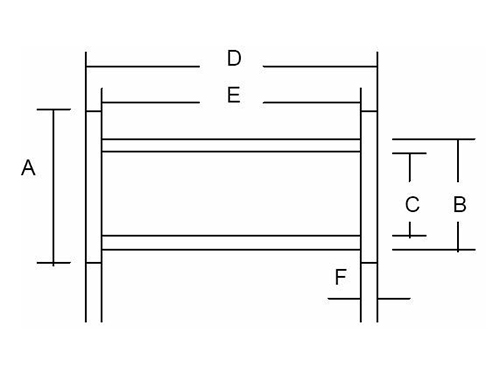

標準スプール
タイプ 素材 A スプール直径 B チューブ直径 C 内径 D チューブ幅 E スプール幅 F 厚み
2"-Al-DF 2 "ローフランジアルミニウム製スプール（ショート用ロースプール） アルミニウム 58.5±0.5 50.3-0.1 48.8+0.2 28.0±0.5 26.5±0.5 0.70～0.90
2"-Al-DF-W 2"インチハイトフランジ付きアルミスプール（ショート用ロースプール） アルミニウム 58.5±0.5 50.3-0.1 48.8+0.2 47.3±0.5 45.5±0.5 0.70～0.90
